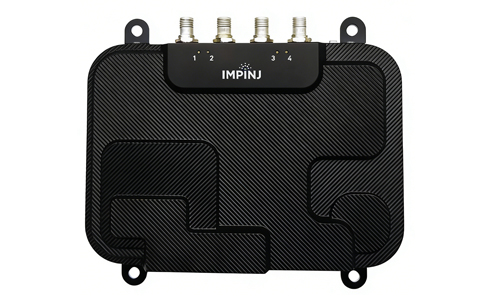

英频杰IMPINJ R700超高频RFID阅读器四天线电子标签读写器

1. 产品概述

2. 开箱清单

• 1 台 IMPINJ R700 RAIN RFID 阅读器
• 1 份快速入门指南
• 可选配件（单独销售）：24V 直流电源适配器、交流电源线、调试串口线、天线馈线、天线集线器、GPIO 扩展盒、Speedway Connect 软件、ItemTest 测试软件。

3. 硬件接口与连接

3.1 接口说明

• 电源接口：24VDC 锁定式电源接口（最小 1.5A），支持 PoE+（IEEE 802.3at）供电
• 网口：RJ-45 10/100/1000BASE-T 千兆以太网口，用于网络通信与配置
• 天线接口：4 个 RP-TNC 天线接口（ANT1-ANT4），用于连接天线
• USB 接口：3 个 Type-A 主机口、1 个 micro USB 设备口，用于固件升级与外设扩展
• 调试接口：控制台串口（RS-232），用于本地调试
• GPIO 接口：DB-15 接口，3 路输出、2 路输入，支持外部传感器与报警设备连接。

3.2 连接步骤

1. 天线连接：将天线通过 TNC 馈线连接至 R700 的 ANT1-ANT4 接口，根据覆盖需求选择 1-4 路天线，确保天线连接牢固，避免松动影响电子标签读取性能。
2. 电源连接：选择 PoE + 供电或直流电源供电（不可同时使用）。PoE + 供电时，将网线连接至支持 PoE + 的交换机；直流供电时，连接 24V 电源适配器至电源接口。
3. 网络连接：用网线连接 R700 网口至电脑或网络交换机，用于后续配置与数据传输。
4. 调试连接（可选）：如需本地调试，将串口线连接至控制台接口与电脑。

4. 软件安装与配置

4.1 软件准备

• Impinj ItemTest 软件（Windows 系统）：用于电子标签读写测试与设备调试，需 2.0 及以上版本支持 R700
• 最新 Octane 固件：用于升级 R700 阅读器，优化性能与兼容性
• Impinj Octane SDK：用于应用程序开发。

4.2 网络配置

1. R700 默认 IP 地址：192.168.1.27，将电脑 IP 设置为同一网段（如 192.168.1.100）。
2. 打开浏览器，输入默认 IP 地址，访问 R700 Web 管理界面。
3. 进入网络设置页面，修改 IP 地址、子网掩码、网关，保存配置后重启设备。

4.3 阅读器配置

1. 区域设置：根据部署地区选择频段（如中国 915MHz、欧洲 868MHz），符合当地无线电管理规范。
2. 射频参数：调整发射功率（10-33dBm 可调）、接收灵敏度（-93dBm），适配天线与电子标签类型。
3. 工作模式：选择 AutoSet 自动模式、LDC 低占空比模式、动态天线切换模式或高密度电子标签模式，优化不同场景下的读取效率。
4. 协议设置：启用 LLRP 协议，配置电子标签读写参数，确保与第三方系统兼容。
5. 安全设置：配置 HTTPS、SSL 证书，启用访问控制，保障设备与数据安全。

5. 天线部署要点

• 天线选型：根据读取距离与覆盖范围选择适配天线（如高增益定向天线、全向天线），搭配 R700 的 4 路天线接口，实现大范围无死角覆盖。
• 安装位置：将天线安装于高处（如货架顶部、天花板），避免遮挡，减少金属物体干扰，提升电子标签读取稳定性。
• 天线间距：多天线部署时，保持天线间距≥1 米，避免信号干扰，确保电子标签被快速识别。
• 天线极化：根据电子标签极化方式选择线极化或圆极化天线，提升读取准确率。

6. 电子标签读写操作

1. 打开 ItemTest 软件，连接 R700 阅读器，选择对应的天线端口。
2. 进入标签盘点模式，软件自动识别范围内的电子标签，显示标签 EPC 号、RSSI 信号强度等信息，读取速率最高可达每秒 1100 个标签。
3. 标签写入：选择空白电子标签，输入 EPC 号、用户数据，点击写入，完成标签初始化。
4. 标签读取：在仓储或资产场景中，R700 通过天线实时读取电子标签数据，上传至管理系统，实现出入库自动登记与资产追踪。
5. 批量处理：支持高密度电子标签批量盘点与写入，适用于大规模仓储与资产管理场景。

7. 维护与故障排查

7.1 日常维护

• 定期检查天线连接、网线与电源线路，确保无松动、破损。
• 定期登录 Web 管理界面，查看设备运行状态、射频参数与电子标签读取日志。
• 定期升级 Octane 固件，修复漏洞，优化阅读器性能。
• 定期清洁设备表面，避免灰尘堆积影响散热。

7.2 常见故障排查

1. 设备无法上电：检查电源适配器是否正常、PoE + 交换机供电是否开启、电源线连接是否牢固。
2. 网络无法连接：确认电脑 IP 与 R700 IP 在同一网段、网线无损坏、网络配置正确。
3. 电子标签读取失败：检查天线是否连接正常、发射功率是否过低、天线是否被遮挡、电子标签是否损坏或超出读取范围。
4. 读取速度慢：调整工作模式为高密度模式、优化天线部署、减少信号干扰、检查固件版本是否最新。
5. 天线干扰：多天线部署时出现信号干扰，调整天线间距≥1 米、降低相邻天线发射功率、更换极化方式。

8. 技术规格

• 型号：IMPINJ R700（IPJ-R700-241/341/441）
• 频段：860-960MHz（全球 UHF 频段）
• 协议：EPCglobal UHF Class 1 Gen 2v2/ISO 18000-63、LLRP v1.1
• 天线接口：4 路 RP-TNC（单站）
• 发射功率：10-33dBm（可调）
• 接收灵敏度：-93dBm（符合 ISO 18046-2 标准）
• 读取速率：最高 1100 标签 / 秒
• 处理器：四核 1.4GHz ARM
• 内存：1GB RAM / 1GB Flash
• 供电：PoE+（IEEE 802.3at）、24VDC
• 网口：10/100/1000BASE-T 千兆以太网
• USB：3×Type-A、1×micro USB
• GPIO：3 出 / 2 入（DB-15）
• 尺寸：215×187×30mm（含支架）
• 重量：0.96kg
• 工作温度：-20℃~+50℃
• 存储温度：-40℃~+70℃
• 防护等级：IP52。

9. 安全注意事项

• 请在干燥、通风环境中使用 R700 阅读器，避免潮湿、高温、粉尘环境。
• 请勿自行拆解设备，维修需联系英频杰官方或授权服务商。
• 天线发射射频信号，请勿近距离接触人体眼部、心脏等敏感部位。
• 废弃设备请按电子垃圾处理规范回收，避免环境污染。
• 设备安装需由专业人员操作，符合当地无线电管理法规与安全规范。
