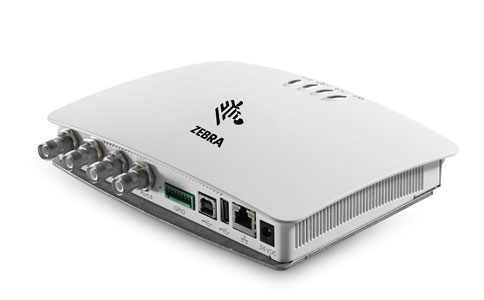

斑马Zebra FX7500超高频RFID阅读器四天线电子标签读写器

1. 产品概述

2. 开箱清单

• 1 台 Zebra FX7500 固定式 RFID 阅读器
• 1 份快速入门指南（QSG）
• 可选配件（单独销售）：24V 直流电源适配器、交流电源线、调试串口线、天线馈线、GPIO 扩展模块、Zebra 123RFID Desktop 配置软件、RFID 标签测试软件。

3. 硬件接口与连接

3.1 接口说明

• 电源接口：24VDC 锁定式电源接口（最小 1.0A），支持 PoE（IEEE 802.3af）供电
• 网口：RJ-45 10/100BASE-T 以太网口，用于网络通信、配置与数据传输
• 天线接口：2 路或 4 路 RP-TNC 天线接口（ANT1-ANT2/ANT1-ANT4），用于连接天线
• USB 接口：1 个 Type-A 主机口、1 个 micro USB 设备口，用于固件升级、外设扩展（Wi-Fi / 蓝牙 dongle）与虚拟网络通信
• 调试接口：控制台串口（RS-232），用于本地调试与日志查看
• GPIO 接口：DB-15 接口，带光电隔离，支持 4 路输出、4 路输入，适配外部传感器、触发设备与报警装置
• 复位孔：内置复位按钮，长按 2 秒可重启设备（保留用户配置），长按 10 秒恢复出厂设置。

3.2 连接步骤

1. 天线连接：将天线通过 TNC 馈线连接至 FX7500 的 ANT 端口（ANT1-ANT2 或 ANT1-ANT4），根据覆盖需求选择 1-4 路天线，确保天线连接牢固，避免松动或线缆弯折影响电子标签读取性能与射频信号稳定性。
2. 电源连接：选择 PoE 供电或直流电源供电（不可同时使用）。PoE 供电时，将网线连接至支持 PoE 的交换机；直流供电时，连接 24V 电源适配器至电源接口，通电后绿色 PWR 指示灯常亮表示设备正常上电。
3. 网络连接：用网线连接 FX7500 网口至电脑或网络交换机，用于后续 Web 配置、软件通信与电子标签数据上传。
4. 调试连接（可选）：如需本地调试或故障排查，将串口线连接至控制台接口与电脑，通过终端工具查看日志与底层信息。

4. 软件安装与配置

4.1 软件准备

• Zebra 123RFID Desktop 软件（Windows 系统）：用于 RFID 阅读器配置、电子标签读写测试、固件升级与设备管理
• 最新 FX7500 固件：优化射频性能、兼容性与安全补丁，提升电子标签读取效率
• Zebra Octane SDK：用于第三方应用程序开发与系统集成。

4.2 网络配置

1. FX7500 默认采用 DHCP 自动获取 IP，若网络无 DHCP，默认 IP 为 192.168.1.27，将电脑 IP 设置为同一网段（如 192.168.1.100）。
2. 打开浏览器，输入设备主机名（机身标签标注，如 http://fx7500xxxxxx）或默认 IP 地址，访问 FX7500 Web 管理界面。
3. 进入网络设置页面，修改 IP 地址、子网掩码、网关与 DNS，保存配置后重启设备生效。

4.3 阅读器配置

1. 区域设置：根据部署地区选择频段（如中国 915MHz、欧洲 868MHz、美国 902-928MHz），符合当地无线电管理规范，避免干扰。
2. 射频参数：调整发射功率（10-30dBm 可调）、接收灵敏度（-85dBm）、调制方式（FM0/Miller），适配天线增益与电子标签类型，优化读取距离与抗干扰能力。
3. 工作模式：选择 AutoSet 自动模式、高密度标签模式（Dense Reader Mode）、动态天线切换模式或低功耗模式，适配仓储、零售、制造等不同场景，高密度模式下电子标签读取速率可达 1200 + 标签 / 秒。
4. 协议设置：启用 LLRP v1.1 协议、Reader Management 协议，配置电子标签读写参数（EPC 长度、用户数据区），确保与第三方系统兼容。
5. 安全设置：配置 HTTPS、SSL 证书、访问控制列表（ACL），启用用户认证，保障设备与电子标签数据安全。

5. 天线部署要点

• 天线选型：根据读取距离、覆盖范围与场景选择适配天线（高增益定向天线用于远距离窄覆盖、圆极化天线用于多方向电子标签读取、线极化天线用于固定标签朝向场景），搭配 FX7500 的 2/4 路天线接口，实现精准、无死角覆盖。
• 安装位置：将天线安装于高处（货架顶部、天花板、立柱），避免金属遮挡与障碍物阻挡，减少射频信号反射与干扰，提升电子标签读取稳定性与准确率。
• 天线间距：多天线部署时（3-4 路），保持天线间距≥1.5 米，避免同频信号干扰；相邻天线可采用不同极化方式（线极化 + 圆极化），进一步降低干扰，确保电子标签被快速识别。
• 线缆管理：使用 50Ω 低损耗 TNC 馈线，长度控制在 5 米内，减少射频信号衰减，保障天线发射功率与电子标签读取灵敏度。

6. 电子标签读写操作

1. 打开 123RFID Desktop 软件，通过网络连接 FX7500 阅读器，选择对应的天线端口（ANT1-ANT4）。
2. 进入标签盘点模式，软件自动识别覆盖范围内的电子标签，实时显示标签 EPC 号、TID 号、RSSI 信号强度、读取次数等信息，高密度场景下每秒可识别 1200 + 个电子标签。
3. 标签写入：选择空白或可改写电子标签，输入自定义 EPC 号、用户数据（如资产编号、批次信息），点击写入按钮，完成标签初始化与数据写入，支持批量写入操作。
4. 标签读取：在仓储出入库、资产管理场景中，FX7500 通过天线实时读取电子标签数据，上传至管理系统，实现出入库自动登记、资产定位追踪、库存自动盘点，大幅提升作业效率。
5. 过滤与分组：设置电子标签过滤规则（按 EPC 前缀、RSSI 阈值），筛选目标标签；支持标签分组管理，适配多区域、多品类资产管控需求。

7. 维护与故障排查

7.1 日常维护

• 定期检查天线连接、馈线、网线与电源线路，确保无松动、破损、老化或弯折过度，避免影响电子标签读取性能。
• 定期登录 Web 管理界面或 123RFID Desktop，查看设备运行状态、射频参数、电子标签读取日志与系统资源占用，及时发现异常。
• 定期升级 FX7500 固件，修复漏洞、优化射频性能与兼容性，保障阅读器稳定运行与电子标签读写效率。
• 定期清洁设备表面，避免灰尘堆积影响散热；检查通风口，确保无堵塞，防止设备过热。

7.2 常见故障排查

1. 设备无法上电：检查 PoE 交换机供电是否开启、直流电源适配器是否正常、电源线连接是否牢固、电源接口是否松动；更换电源或网线测试。
2. 网络无法连接：确认电脑 IP 与 FX7500 IP 在同一网段、网线无损坏、DHCP 配置正确、防火墙未拦截设备通信；通过主机名访问或恢复网络默认设置。
3. 电子标签读取失败：检查天线是否连接正常、发射功率是否过低、天线是否被金属遮挡或干扰、电子标签是否损坏 / 超出读取范围 / 极化不匹配；更换天线、调整部署位置或测试已知正常标签。
4. 读取速度慢 / 漏读：切换至高密度标签模式、优化天线部署（增大间距 / 调整极化）、降低相邻天线干扰、检查固件版本是否最新、减少环境金属障碍物。
5. 天线干扰严重：多天线部署时出现信号串扰，调整天线间距≥1.5 米、降低相邻天线发射功率、更换不同极化天线、启用阅读器内置抗干扰算法。

8. 技术规格

• 型号：Zebra FX7500（2 口：FX7500-220；4 口：FX7500-420）
• 频段：860-960MHz（全球 UHF 频段，支持中国 / 欧洲 / 美国等区域频段）
• 协议：EPCglobal UHF Class 1 Gen 2/ISO 18000-6C、LLRP v1.1、Reader Management
• 天线接口：2 路或 4 路 RP-TNC（50Ω 阻抗）
• 发射功率：10-30dBm（可调，步进 1dBm）
• 接收灵敏度：-85dBm（典型值）
• 读取速率：最高 1200 + 标签 / 秒（FM0 模式，高密度场景）
• 处理器：高性能射频处理器与应用处理器
• 内存：256MB RAM / 512MB Flash
• 供电：PoE（IEEE 802.3af）、24VDC（1.0A）
• 网口：10/100BASE-T 以太网
• USB：1×Type-A（主机）、1×micro USB（设备）
• GPIO：DB-15，4 入 / 4 出（光电隔离）
• 尺寸：203×152×38mm（不含支架）
• 重量：0.82kg
• 工作温度：-20℃~+55℃
• 存储温度：-40℃~+70℃
• 防护等级：IP53（防尘、防溅水）
• 合规认证：FCC、ETSI、CE、RoHS。

9. 安全注意事项

• 请在干燥、通风、无腐蚀性气体环境中使用 FX7500 阅读器，避免潮湿、高温、粉尘、强电磁干扰环境，延长设备使用寿命。
• 请勿自行拆解、改装设备，维修需联系斑马技术官方或授权服务商，非专业操作可能导致设备损坏、射频泄漏或安全隐患。
• 天线发射射频信号，请勿近距离（＜20cm）接触人体眼部、心脏等敏感部位，避免长时间暴露在射频辐射区域，保障人身安全。
• 废弃设备、电池及配件请按电子垃圾处理规范分类回收，避免环境污染，支持绿色环保。
• 设备安装与调试需由专业技术人员操作，严格遵守当地无线电管理法规与安全规范，合规部署 RFID 系统。
