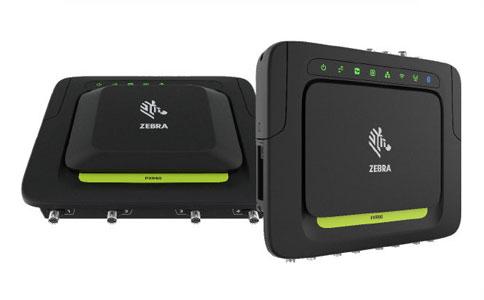

斑马 Zebra FXR90超高频RFID阅读器工业级4/8天线电子标签读写器

1. 产品概述

2. 开箱清单

• 1 台 Zebra FXR90 固定式 RFID 阅读器（4 天线 / 8 天线 / 集成天线版本）
• 2 个预装式安装支架
• 1 份快速参考指南（QRG）
• 可选配件（单独销售）：24V 直流电源适配器、M12 工业连接器线缆、RP-TNC 天线馈线、GPIO 扩展模块、VESA 安装架、Zebra 123RFID 配置软件、RFID 标签测试工具斑马技术。

3. 硬件接口与连接

3.1 接口说明（前面板 / 左侧）

• 电源接口：M12 锁定式接口，支持 24VDC（1.5A）、PoE++（IEEE 802.3bt）、PoE+（IEEE 802.3at）三供电模式斑马技术。
• 千兆网口：M12 接口，10/100/1000BASE-T，支持 PoE 供电与数据传输斑马技术。
• 天线接口：4 路 / 8 路 RP-TNC（50Ω 阻抗），可选集成式 RFID 天线（4 口外置 + 内置天线）斑马技术。
• USB 接口：M12 Type-A（主机）、micro USB（设备），用于固件升级、外设扩展与虚拟网络通信斑马技术。
• GPIO 接口：M12 接口，带光电隔离，4 路输入 / 4 路输出，支持 + 24VDC 供电，适配外部传感器与报警装置斑马技术。
• 无线天线接口：Wi-Fi / 蓝牙（RP-SMA）、4G/5G/GPS（SMA×4）斑马技术。
• 复位孔：内置按钮，长按 2 秒重启（保留配置），长按 10 秒恢复出厂设置斑马技术。
• 指示灯：电源（绿 / 黄 / 红）、活动（绿闪 = 读标签）、状态、应用、以太网、Wi-Fi、WAN、蓝牙，实时显示设备运行与电子标签读取状态斑马技术。

3.2 连接步骤

1. 天线连接：优先关闭设备电源，将天线通过 50Ω 低损耗 RP-TNC 馈线连接至 ANT1-ANT4/ANT1-ANT8 接口，确保连接牢固、线缆无过度弯折；多天线部署时规划位置，减少信号干扰，集成天线版本可直接启用内置天线，无需额外连接斑马技术。
2. 电源连接：选择 PoE++/PoE + 供电（推荐，单网线供电 + 数据）或 24VDC 直流供电（不可同时使用）；PoE 供电时连接网线至支持 PoE 的工业交换机，直流供电时连接电源适配器，通电后绿色电源指示灯常亮表示正常上电斑马技术。
3. 网络连接：用屏蔽网线连接千兆网口至工业交换机或电脑，用于 Web 配置、软件通信与电子标签数据上传；工业环境建议用 M12 防水线缆，保障通信稳定斑马技术。
4. 无线连接（可选）：安装 Wi-Fi / 蓝牙 / 5G 天线至对应接口，通过 Web 管理界面配置无线网络参数，实现无线通信与远程管理斑马技术。
5. GPIO / 调试连接（可选）：连接 GPIO 线缆至外部传感器或触发设备，调试时可通过串口线连接控制台接口，查看日志与底层信息斑马技术。

4. 软件安装与配置

4.1 软件准备

• Zebra 123RFID Desktop（Windows）：用于 RFID 阅读器配置、电子标签读写测试、固件升级与设备集中管理斑马技术。
• 最新 FXR90 固件：优化射频性能、兼容性与安全补丁，提升电子标签读取效率与稳定性斑马技术。
• Zebra Octane SDK：用于第三方应用开发与系统集成，支持 LLRP 等多协议对接斑马技术。

4.2 网络配置

1. FXR90 默认 DHCP 自动获取 IP，无 DHCP 时默认 IP：169.254.10.1，将电脑 IP 设为同网段（如 169.254.10.2）斑马技术。
2. 浏览器输入设备主机名（机身标注，如 https://FXR90xxxxxx）或默认 IP，访问 Web 管理界面（推荐 Chrome/Edge）斑马技术。
3. 进入网络设置，修改 IP、子网掩码、网关与 DNS，工业环境建议设静态 IP，避免 IP 变动导致通信中断；配置 Wi-Fi/5G 参数，启用无线备份通信斑马技术。

4.3 阅读器配置

1. 区域与频段：按部署地区选择频段（中国 915MHz、欧洲 868MHz、美国 902-928MHz），符合当地无线电规范；FXR90 支持全球频段一键切换，适配跨境 RFID 应用斑马技术。
2. 射频参数：发射功率 10-33dBm（1dBm 步进）、接收灵敏度 - 92dBm（典型值），调整调制方式（FM0/Miller）适配天线增益与电子标签类型；高密度场景降低单天线功率，减少邻频干扰斑马技术。
3. 工作模式：AutoSet 自动模式、超高密度标签模式（Dense Reader Mode）、动态天线轮询模式、低功耗模式；超高密度模式下电子标签读取速率可达 1500 + 标签 / 秒，适配万级标签盘点斑马技术。
4. 协议设置：启用 LLRP v1.1、EPC Gen2v2 全功能，配置电子标签读写参数（EPC 长度、用户数据区、TID 读取），兼容第三方系统与新一代电子标签斑马技术。
5. 安全设置：配置 HTTPS、SSL 证书、ACL 访问控制，启用用户认证与数据加密，保障设备与电子标签数据安全；支持固件加密升级，防止恶意篡改斑马技术。

5. 天线部署要点

• 天线选型：高增益定向天线（远距离窄覆盖）、圆极化天线（多方向电子标签读取）、线极化天线（固定标签朝向）、防爆天线（高危环境）；搭配 FXR90 的 4/8 路天线接口，实现超大范围无死角覆盖，集成天线版本可快速部署，无需额外规划天线位置斑马技术。
• 安装位置：安装于货架顶部、天花板、立柱或龙门架，高度≥3 米，远离大型机械、电机等强电磁源，避免金属遮挡与障碍物阻挡，减少射频信号反射干扰，提升电子标签读取稳定性与准确率斑马技术。
• 天线间距：4 天线部署间距≥1.5 米，8 天线部署间距≥2 米，避免同频干扰；相邻天线采用不同极化方式（线极化 + 圆极化）或错开频段，进一步降低干扰，确保电子标签快速识别斑马技术。
• 线缆管理：使用 50Ω 低损耗 RP-TNC 馈线，长度≤10 米，减少信号衰减；长距离部署加装信号放大器，线缆固定牢固，避免振动导致接口松动；室外部署做好防水处理，延长线缆使用寿命斑马技术。

6. 电子标签读写操作

1. 打开 123RFID Desktop，网络连接 FXR90，选择天线端口（ANT1-ANT8），支持单 / 多天线同步工作斑马技术。
2. 标签盘点：进入盘点模式，软件自动识别覆盖范围内电子标签，实时显示 EPC、TID、RSSI、读取次数、天线端口等信息，超高密度场景每秒识别 1500 + 标签，轻松应对批量盘点斑马技术。
3. 标签写入：选择空白 / 可改写电子标签，输入自定义 EPC、用户数据（资产编号、批次、有效期），点击写入，支持批量写入与数据加密，适配资产追溯与防伪场景斑马技术。
4. 标签读取：仓储出入库、资产追踪、集装箱溯源场景中，FXR90 通过天线实时读取电子标签数据，上传至管理系统，实现自动登记、定位追踪、库存盘点，提升作业效率与数据准确性斑马技术。
5. 过滤与分组：设置过滤规则（EPC 前缀、RSSI 阈值、标签状态）筛选目标标签；支持标签分组与区域划分，适配多仓库、多品类资产管控斑马技术。

7. 维护与故障排查

7.1 日常维护

• 定期检查天线连接、馈线、网线、电源线路，确保无松动、破损、老化或过度弯折，工业环境每月检查一次接口紧固性斑马技术。
• 定期登录 Web 界面或 123RFID Desktop，查看设备运行状态、射频参数、电子标签读取日志、系统温度与资源占用，及时发现高温、信号异常等问题斑马技术。
• 定期升级固件，修复漏洞、优化射频性能与兼容性，升级前备份配置文件，避免配置丢失斑马技术。
• 定期清洁设备表面与通风口，避免灰尘堆积影响散热，确保工作温度在 - 40℃至 + 65℃范围内，防止过热宕机斑马技术。

7.2 常见故障排查

1. 设备无法上电：检查 PoE 交换机供电、直流电源适配器、电源线连接是否正常；更换电源或网线测试，排查供电链路故障斑马技术。
2. 网络无法连接：确认电脑与 FXR90 IP 同网段、网线无损坏、DHCP 配置正确、防火墙未拦截；通过主机名访问或恢复网络默认设置，排查配置冲突斑马技术。
3. 电子标签读取失败：检查天线连接、发射功率、金属遮挡、电子标签损坏 / 超范围 / 极化不匹配；更换天线、调整部署位置或测试正常标签，排查射频链路与标签故障斑马技术。
4. 读取速度慢 / 漏读：切换超高密度模式、优化天线部署（增大间距 / 调整极化）、降低相邻天线干扰、更新固件、减少金属障碍物，排查高密度场景信号干扰斑马技术。
5. 天线干扰严重：调整天线间距≥2 米、降低相邻天线功率、更换不同极化天线、启用内置抗干扰算法（Dense Reader Mode），优化射频参数减少邻频干扰斑马技术。

8. 技术规格

• 型号：Zebra FXR90（4 口：FXR90-4；8 口：FXR90-8；集成天线：FXR90-4-INT）斑马技术。
• 频段：865-868MHz（EU）、902-928MHz（US/CN），全球通用 UHF 频段斑马技术。
• 协议：EPCglobal UHF Class 1 Gen2v2、ISO 18000-63、LLRP v1.1、Reader Management斑马技术。
• 天线接口：4 路 / 8 路 RP-TNC（50Ω），可选集成式 RFID 天线（4 口外置 + 内置）斑马技术。
• 发射功率：10-33dBm（可调，1dBm 步进）斑马技术。
• 接收灵敏度：-92dBm（典型值）斑马技术。
• 读取速率：最高 1500 + 标签 / 秒（超高密度模式）斑马技术。
• 处理器：NXP iMX8 Mini Quad Cortex-A53，专用射频芯片斑马技术。
• 内存：2GB LPDDR4 RAM / 16GB eMMC Flash斑马技术。
• 供电：PoE++（IEEE 802.3bt）、PoE+（IEEE 802.3at）、24VDC（1.5A）斑马技术。
• 网口：10/100/1000BASE-T 千兆以太网（M12）斑马技术。
• 无线：Wi-Fi 6、蓝牙 5.3（BLE）、可选 5G WAN/GPS斑马技术。
• GPIO：DB-15，4 入 / 4 出（光电隔离），+24VDC 输出斑马技术。
• 尺寸：291×254×52mm（不含支架）斑马技术。
• 重量：2.5kg（8 口，无支架）；3.07kg（集成天线，无支架）斑马技术。
• 工作温度：-40℃~+65℃（工业级宽温）斑马技术。
• 防护等级：IP65（前面板）、IP67（整机），防尘、防溅水、防油污斑马技术。
• 合规认证：FCC、ETSI、CE、RoHS、中国无线电认证、IP65/IP67 认证斑马技术。

9. 安全注意事项

• 请在干燥、通风、无腐蚀性气体、无强电磁干扰的工业 / 户外环境使用 FXR90，避免潮湿、高温、粉尘、剧烈振动，延长设备使用寿命斑马技术。
• 请勿自行拆解、改装设备，维修需联系斑马官方或授权服务商，非专业操作可能导致设备损坏、射频泄漏或安全隐患斑马技术。
• 天线发射射频信号，请勿近距离（＜20cm）接触人体眼部、心脏等敏感部位，避免长时间暴露在射频辐射区域；工业部署遵守射频安全规范，保障人身安全斑马技术。
• 废弃设备、电池及配件按电子垃圾规范分类回收，避免环境污染，支持绿色环保斑马技术。
• 设备安装与调试需由专业人员操作，严格遵守当地无线电管理法规与安全规范，合规部署 RFID 系统；严禁未经许可更改射频参数，避免干扰其他无线电设备斑马技术。
